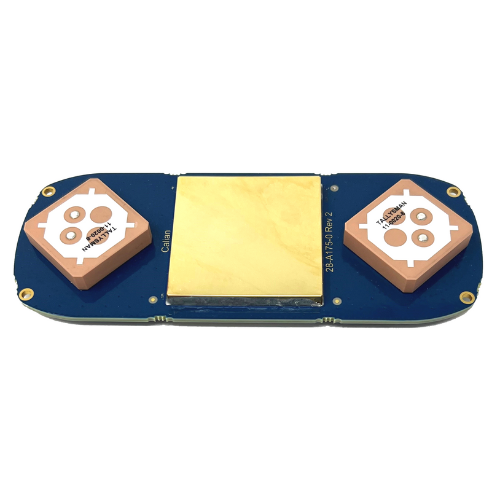

CR7712EXF (CRPA Anti-Jamming) - Antena dwuelementowa CRPA antyzakłóceniowa, GPS L1 , 28 dB, złącze MCX-f

Antena o kontrolowanym wzorze odbioru z dwoma elementami i funkcją antyzakłóceniową (CRPA).

Celowe i niezamierzone zakłócenia lub zagłuszanie mogą nasycić wzmacniacz niskoszumowy (LNA) standardowej anteny GNSS w taki sposób, że może on nie dostarczać użytecznego sygnału. CR7712EXF firmy Calian wykorzystuje dwie technologie łagodzenia zakłóceń: eXtended Filtering (XF) i Controlled Reception Pattern Antenna (CRPA). XF zapewnia > 80 dB tłumienia poza pasmem od 400 MHz do 3000 MHz. Ponadto XF ma bardzo ostre krawędzie pasma wokół pasm GNSS. Technologia CRPA tworzy zerowe częstotliwości radiowe w kierunku zakłóceń/zakłócaczy, w wyniku czego antena zapewnia czysty sygnał GNSS.

Linia CRPA firmy Calian została zaprojektowana z myślą o niezawodności i precyzji w zróżnicowanych warunkach misji, gdzie optymalizacja SWaP ma kluczowe znaczenie. Jednoczęstotliwościowa (L1/E1/B1) antena CR7712EXF 2-elementowa, pojedyncza antena z adaptacyjnym formowaniem wiązki (Now Beam Forming) doskonale sprawdza się w nawigacji wojskowej w strefach spornych, gdzie nie ma dostępu do GNSS, zapewniając ciągłe i dokładne PNT.

Antena CRPA typu CR8894SXF+ firmy Calian obsługuje sygnały GPS L1/L2 (M-Code) oraz Galileo E1/E5b. Model CR8894SXF+ wyposażono w 4 elementy antenowe, co pozwala na tłumienie sygnałów z 3 źródeł zakłóceń w każdym paśmie (łącznie 6 źródeł). Interfejs szeregowy przesyła zastrzeżone komunikaty NMEA, informujące o stanie anteny oraz szacunkowym kierunku do źródła zakłóceń.

Model CR8894SXF+ jest kompatybilny ze wszystkimi odbiornikami GNSS, które dostarczają do anteny prąd o natężeniu co najmniej 150 mA przy napięciu 5 V. Antena może być również zasilana przez interfejs szeregowy.

Wariant CR8894SDXF+ pełni funkcję detektora, służąc wyłącznie do identyfikacji zagrożeń związanych z zakłóceniami. Za pośrednictwem interfejsu szeregowego model CR8894SDXF+ przesyła komunikaty informujące o stanie układu CRPA oraz kierunku do źródła zakłóceń, zapewniając użytkownikowi świadomość sytuacyjną.

Na potrzeby instalacji w systemach federacyjnych firma Calian GNSS oferuje anteny CRPA typu CA8894SXF+ (aktywne) oraz CA8894SP (pasywne).

Uzupełnieniem oferty CRPA są anteny o stałej charakterystyce odbioru (FRPA) firmy Calian, takie jak wielopasmowa (L1/L2/L5, E1/E5A/E5B/E6, G1/G2/G3, B1/B2/B2a/B2b/B3) antena AJ977XF+ MAR oraz jednopasmowa (L1, E1, G1, B1) antena TW3742AJ. Są one zoptymalizowane pod kątem tłumienia zakłóceń docierających pod niskim kątem i idealnie nadają się do zastosowań wymagających precyzyjnej synchronizacji czasu oraz wysokiej odporności systemu. Łącznie produkty te stanowią dopasowane, gotowe do realizacji zadań rozwiązania, poddane testom w ekstremalnych warunkach środowiskowych, mechanicznych i elektromagnetycznych. Znajdują one zastosowanie w szerokim wachlarzu scenariuszy, zwiększając odporność systemu i świadomość sytuacyjną niezależnie od miejsca wykonywania misji.
