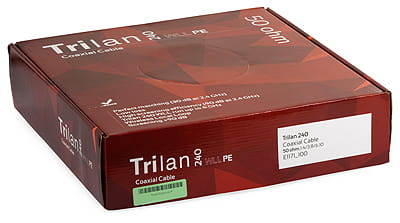

Kabel koncentryczny niskostratny Tri-Lan 240 -100m
towar niedostępny
Opis
Kabel typu CNT240 stosowany w instalacjach do 6GHz
Dane techniczne
Nazwa | Kabel koncentryczny 50 Ohm Tri-Lan 240 | ||
Kod | E1171 | ||
dokładność | |||
Rdzeń miedziany | |||
Średnica rdzenia | mm | 1,4 | +/-0,02 |
Dielektryk fizycznie spieniany | |||
Średnica | mm | 3,8 | +/- 0,05 |
Ekran | |||
Folia Al/Poliester/Folia Al | um | 12/15/12 | |
Pokrycie folią | % | 100 | |
Oplot CuSn | 16x7x0,12 | ||
Pokrycie oplotem | % | 80 | |
Średnica nad oplotem | mm | 4,45 | |
Płaszcz | |||
Materiał | PE | ||
Średnica zewnetrzna | 6,10 | +/-0,10 | |
Kolor | czarny | ||
Parametry elektryczne | |||
Impedancja | Om | 50 | +/-2 |
Pojemność | pF/m | 83 | |
Współczynnik skrócenia fali | % | 81 | |
Współczynnik ekranowania | dB | >90 | |
Rezystancja rdzenia | Om/km | 11,2 | |
Rezystancja oplotu | Om/km | 12,4 | |
Inne parametry | |||
Minimalny promień gięcia | mm | 30/60 | |
masa | kg/km | 47 | |
temperatura pracy | C | -40 do +70 |
Częstotliwość [MHz] | Tłumienie [dB/100m] |
30 | 4,2 |
50 | 5,4 |
150 | 9,2 |
220 | 11,2 |
450 | 16,2 |
900 | 23,3 |
1500 | 30,7 |
1800 | 33,9 |
2000 | 35,9 |
2500 | 40,6 |
5800 | 65,2 |
